高压超结Super Junction结构及工作原理

PN结是功率半导体的基础,能够设计出性能稳定优异、满足不同应用要求的不同类型的PN,是所有功率半导体器件设计及工艺水平的直接体现。

1、PN结基础

在纯净的硅晶体中掺入五价元素如磷,使之取代晶格中硅原子的位置,形成N型半导体。N型半导体中,多子为自由电子,少子为空穴。

在纯净的硅晶体中掺入三价元素如硼,使之取代晶格中硅原子的位置,形成P型半导体。P型半导体中,空穴的浓度大于自由电子的浓度,空穴称为多数载流子,简称多子。自由电子为少数载流子,简称少子。



图1:N和P型半导体

P型半导体与N型半导体相互接触时,其交界区域称为PN结。物质总是从浓度高的地方向浓度低的地方运动,这种由于浓度差而产生的运动称为扩散运动。

P区中的自由空穴和N区中的自由电子要向对方区域扩散,造成正负电荷在PN结两侧的积累,电荷的积累形成电场,电场方向正好阻止扩散的进行,但有利于电荷的漂移运动。在无外电场和其它激发作用下,参与扩散运动的多子数目等于参与漂移运动的少子数目,从而达到动态平衡。

由于P区中的空穴向N区扩散后与N区中的电子复合,而N区中的电子向P区扩散后与P区中的空穴复合,PN结两侧区域自由载流子数减少而形成耗尽层,也称为高阻层,耗尽层中没有多子,也没有少子,P区一侧出现负离子区,N区出现正离子区,称为空间电荷区

PN结外加正向电压时,耗尽层变小到几乎可以忽略。外加反向电压时,耗尽层变宽。

可以看到,内建的电场产生的电压和外加电压相等时,PN结内部才能达到平衡,对于确定的PN结,耗尽层宽度和电压成正比,因此耗尽层是PN结承受电压最核心的因素。

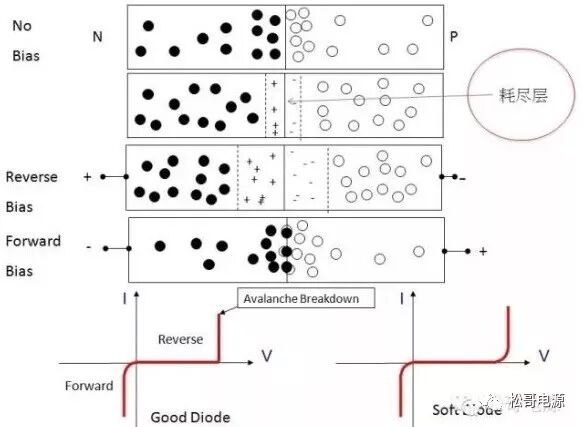

图2:PN结及耗尽层形成

2、高压超结型功率MOSFET

高压的功率MOSFET通常采用平面型结构,其中,厚的低掺杂的N-的外延层,即epi层,用来保证具有足够的击穿电压,低掺杂的N-的epi层的尺寸越厚,耐压的额定值越大,但是其导通电阻也急剧的增大。导通电阻随电压以2.4-2.6次方增长,这样就降低的电流的额定值。

图3:平面结构高压MOSFET

为了得到一定的导通电阻值,就必须增大硅片的面积,成本随之增加。如果类似于IGBT引入少数载流子导电,可以降低导通压降,但是少数载流子的引入会降低工作的开关频率,并产生关断的电流拖尾,从而增加开关损耗。

高压的功率MOSFET的外延层对总的导通电阻起主导作用,要想保证高压的功率MOSFET具有足够的击穿电压,同时,降低导通电阻,最直观的方法就是:

(1)在器件关断时,让低掺杂的外延层保证要求的耐压等级;

(2)在器件导通时,形成一个高掺杂N+区,作为功率MOSFET导通时的电流通路。

也就是将反向阻断电压与导通电阻功能分开,分别设计在不同的区域,就可以实现上述的要求。

基于超结SuperJunction的内建横向电场的高压功率MOSFET就是基本这种想法设计出的一种新型器件。内建横向电场的高压MOSFET的剖面结构及高阻断电压低导通电阻的示意图如图4所示。英飞凌最先将这种结构生产出来,并为这种结构的MOSFET设计了一种商标CoolMOS,这种结构从学术上来说,通常称为超结型功率MOSFET

垂直导电N+区夹在两边的P区中间,当MOSFET关断时,形成两个反向偏置的PN结:P和垂直导电N+、P+和外延epi层N-。P和垂直导电N+形成PN结反向偏置,PN结耗尽层增大,并建立横向水平电场;同时,P+和外延层N-形成PN结也是反向偏置形,产生宽的耗尽层,并建立垂直电场。

由于垂直导电N+区掺杂浓度高于外延层N-的掺杂浓度,而且垂直导电N+区两边都产生横向水平电场,这样垂直导电的N+区整个区域基本上全部都变成耗尽层,这样的耗尽层具有非常高的纵向的阻断电压,因此,器件的耐压就取决于高掺杂P+区与低掺杂外延层N-区的耐压。

横向电场的产生,同时也将外延层N-的三角形电场变成梯形电场,因此可以减少外延层N-厚度,提高耐压的同时,降低导通电阻。

从上面分析可知:超结结构必须严格控制P+区与外延层N-区的浓度和宽度,否则二侧不对称导致中间电荷不平衡,就会影响超结结构的耐压。外延层N-掺杂浓度越高,影响越大。

当MOS导通时,栅极和源极的电场将栅极下的P区反型,在栅极下面的P区产生N型导电沟道,同时,源极区的电子通过导电沟道进入垂直的N+区,中和N+区的正电荷空穴,从而恢复被耗尽的N+型特性,因此导电沟道形成,垂直N+区掺杂浓度高,具有较低的电阻率,因此导通电阻低。

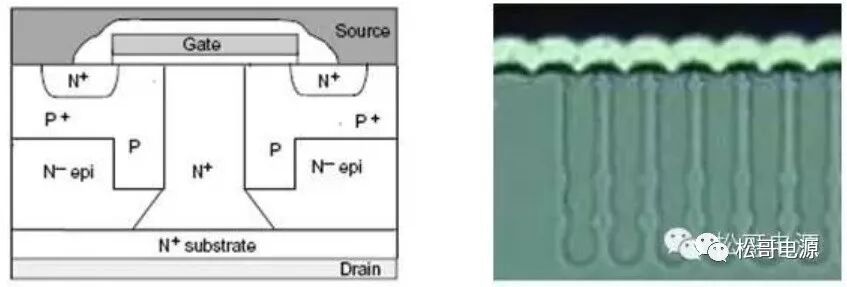

图4:内建横向电场的SuperJunction结构



比较平面结构和沟槽结构的功率MOSFET,可以发现:超结型结构实际是综合了平面型和沟槽型结构两者的特点,是在平面型结构中开一个低阻抗电流通路的沟槽,因此具有平面型结构的高耐压和沟槽型结构低电阻的特性。

内建横向电场的高压超结型结构与平面型结构相比较,同样面积的硅片可以设计更低的导通电阻,因此具有更大的额定电流值。由于要开出N+沟槽,它的生产工艺比较复杂,雪崩能量不容易控制。

目前N+沟槽主要有两种方法直接制作:

(1)、通过一层一层的外延生长得到N+沟槽;

(2)、直接开沟槽填充。

前者工艺相对的容易控制,但工艺的程序多,成本高;后者成本低,但不容易保证沟槽内性能的一致性。

3、超结型结构的工作原理

3.1、关断状态

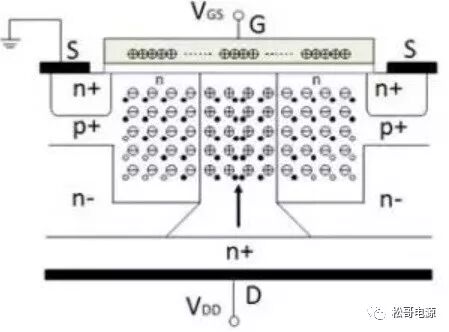

从图5中可以看到,垂直导电N+区夹在两边的P区中间,当MOS关断时,也就是G极的电压为0时,横向形成两个反向偏置的PN结:P和垂直导电N+、P+和外延epi层N-。

栅极下面的的P区不能形成反型层产生导电沟道,左边P和中间垂直导电N+形成PN结反向偏置,右边P和中间垂直导电N+形成PN结反向偏置,PN结耗尽层增大,并建立横向水平电场。

当中间的N+的渗杂浓度和宽度控制得合适,就可以将中间的N+完全耗尽,如图5(b)所示,这样在中间的N+就没有自由电荷,中间的横向电场极高,只有外部电压大于内部的横向电场,才能将此区域击穿,所以,这个区域的耐压极高,远大于外延层的耐压,功率MOSFET管的耐压主要由外延层来决定。

(a)  建立耗尽层       (b) 完全耗尽

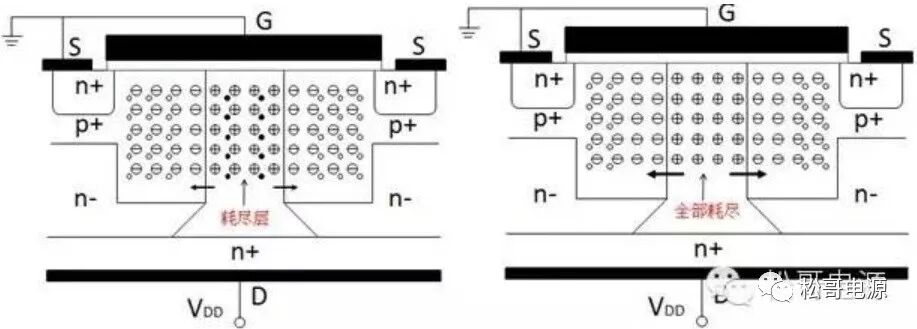

图5:横向电场及耗尽层

注意到,P+和外延层N-形成PN结也是反向偏置形,有利于产生更宽的耗尽层,增加垂直电场。



2.2、开通状态

当G极加上驱动电压时,在G极的表面将积累正电荷,同时,吸引P区的电子到表面,将P区表面空穴中和,在栅极下面形成耗尽层,如图6示。

随着G极的电压提高,栅极表面正电荷增强,进一步吸引P区电子到表面,这样,在G极下面的P型的沟道区中,积累负电荷,形成N型的反型层。

同时,由于更多负电荷在P型表面积累,一些负电荷将扩散进入原来完全耗尽的垂直的N+,横向的耗尽层越来越减小,横向的电场也越来越小。

G极的电压进一步提高,P区更宽范围形成N型的反型层,最后,N+区域回到原来的高渗杂的状态,这样就形成的低导通电阻的电流路径,如图6(c)所示。

(a)  沟道建立       (b) 形成反型层

(c) 完全导通

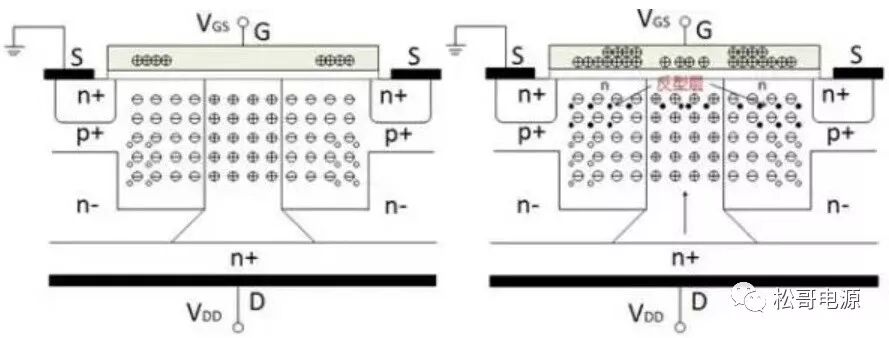

图6:超结型导通过程

另外还有一种介于平面和超结型结构中间的类型,这种结构由于内部的P区被N-外延层包围,也称为P型浮岛结构,虽然电流密度低于超结型,但高于普通的平面工艺,而且抗雪崩能力强于超结结构。

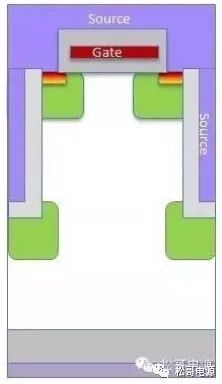

图7:介于平面和超结型结构中间的类型

P区浮岛结构工作原理:内部浮岛结构的P区和N-外延层交接处形成耗尽层,将N-外延层的三角形电场在中间的位置提升,因此也就提高了耐压,这样可以用相对较薄的N-外延层,降低导通电阻。P型浮岛结构的数量越多,耐压越高,但成本增加。

制作过程也是使用多次外延,但是远少于超结结构,而且浮岛结构P型的掺杂浓度控制也不象超结那么严格,只要保证在反向偏压下不完全耗尽就可以,因此,工艺成本低于超结结构;另外,正向导通时,P型浮岛浮空,不会向N-外延层注入非平衡少子,二极管的特性也好于超结结构。


名词解释

本征半导体:不含杂质且无晶格缺陷的半导体称为本征半导体。

杂质半导体:通过扩散工艺,在本征半导体中掺入少量合适的杂质元素,可得到杂质半导体。

P型半导体:在纯净的硅晶体中掺入三价元素如硼,使之取代晶格中硅原子的位置,形成P型半导体。P型半导体中,空穴的浓度大于自由电子的浓度,空穴称为多数载流子,简称多子。自由电子为少数载流子,简称少子。

N型半导体:在纯净的硅晶体中掺入五价元素如磷,使之取代晶格中硅原子的位置,形成N型半导体。N型半导体中,多子为自由电子,少子为空穴。

PN结:P型半导体与N型半导体相互接触时,其交界区域称为PN结。

空间电荷区:PN结的耗尽层中,没有多子,也没有少子,P区一侧出现负离子区,N区出现正离子区,称为空间电荷区。耗尽层具有高的阻抗。

本征激发:当半导体从外界获得一定的能量受到激发,电子从价带顶端跃迁到导带底端,而产生出自由电子和自由空穴的现象。激发的能量如光照、温升、电磁场等。

复合:自由电子在运动的过程中如果与空穴相遇就会填补空穴,使两者同时消失,这种现象称为复合。

平衡少子:PN结处于平衡状态时的少子称为平衡少子。

非平衡少子:PN结处于正向偏置时,从P区扩散到N区的空穴和从N区扩散到P区的自由电子均称为非平衡少子。

平均自由程:对于半导体中的载流子,相邻两次碰撞之间的平均距离,即称为平均自由程,其典型的数值为10cm。

平均自由时间:对于半导体中的载流子,在相邻两次碰撞之间的平均时间,即称为载流子的平均自由时间Mean free time,典型的数值为1ps。

载流子注入:半导体通过外界作用而产生非平衡载流子的过程称作载流子注入carrier ejection。当注入载流子浓度与热平衡时多数载流子浓度相比很小时,多数载流子浓度基本不变,而少数载流子浓度近似等于注入载流子浓度,这通常称作小注入情况;若注入载流子浓度可与多数载流子浓度相比,则称作大注入情况。

载流子寿命:非平衡载流子在复合前的平均生存时间,是非平衡载流子寿命lifetime of carriers的简称。
